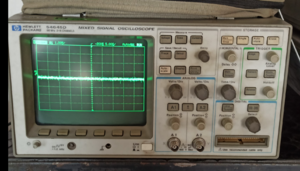

54645d - Mixed Signal Oscilloscope

Merci de lire les règles de sécurité avant de vous lancer dans cette réparation. La carte est alimenté par le secteur et les condensateurs peuvent rester chargé !

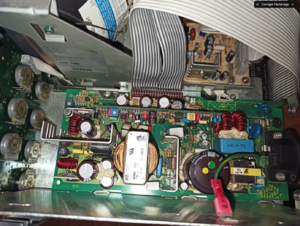

Carte d'alimentation

L'oscilloscope ne démarre pas et l'alimentation à découpage ne présente aucun signe de vie (pas de son caractéristique du fonctionnement) et aucun tension en sortie sur le bornier entre l'alimentation et la carte mère de l'oscilloscope

Malheureusement aucun Schéma disponible et aucun véritable service manual disponible pour cette machine.

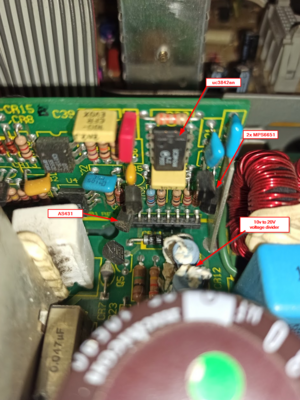

Regarder sur l'alimentation à découpage intégré dans l'appareil (référence 0950-2125 sur la documentation) il y a une petite carte secondaire vertical. Chercher la référence UC3842AN proche du primaire.

C'est un contrôleur PWM pour alimentation à découpage. Mesurer la tension sur la pin 7 VCC. Elle doit être autour de 20V. Elle provient d'un gros diviseur de tension en entrée.

Dans mon cas cette pin n'était pas alimenté car elle attendait que la base du transistor PNP MPS6651 à coté passe au GND mais reste à 20V

Cette base est elle-même piloté par une référence de tension AS431. En attendant de trouver la cause exact pour laquelle la référence de tension n'est pas alimenté j'ai raccordé la pin 7 (vcc) du UC3842AN au 20V présent sur le collecteur du MPS6651 pour forcer la mise en route de l'alimentation.

Les boutons en façade fonctionnent mal ou pas du tout

Démonter la façade en déposant tous les boutons en plastique par l'avant. Débrancher la prise IDC en dessous qui va vers la façade. La façade se démonte par l'avant. Le clip principal est en dessous (à vérifier).

Nettoyer au produit à carreaux les pads en caoutchouc des boutons en plastique. Nettoyer avec du nettoyant flux ou alcool isopropylique les pads électrique dorés
